Integracija senzorjev v proizvodnji je proces povezovanja merilnih naprav z nadzornimi sistemi, kot so SCADA, BMS ali MES, z namenom zbiranja podatkov v realnem času za boljši nadzor in odločanje. Ta vodič za integracijo senzorjev s proizvodnjo je praktičen načrt za vodje in inženirje, ki želijo zanesljivo in vzdržljivo arhitekturo, ne le tehnično priključitev kablov. Pravilno izvedena integracija zmanjša napake, izboljša kakovost meritev in neposredno vpliva na učinkovitost celotnega proizvodnega procesa. Integracija OT in IT sistemov je danes temelj digitalne preobrazbe v industriji.

Kako načrtovati integracijo senzorjev v proizvodne procese?

Uspešna integracija se začne z jasno opredelitvijo ciljev, ne z nakupom senzorjev. Preden izberete katerokoli napravo, določite, katere procesne spremenljivke želite meriti, s kakšno natančnostjo in za kakšen namen. Ali gre za nadzor temperature v peči, tlaka v hidravličnem sistemu ali vlažnosti v čisti sobi? Vsak cilj zahteva drugačen senzor in drugačno frekvenco vzorčenja.

Koraki za pripravo integracije

1. Določite cilje in merila uspešnosti. Zapišite, katere KPI-je bo integracija podpirala: izkoristek linije, čas izpadov, kakovost izdelkov.
2. Analizirajte potrebe po senzorjih. Popis vseh točk merjenja z opredelitvijo fizikalne veličine, merilnega območja in zahtevane natančnosti.
3. Izberite komunikacijski protokol. MQTT, OPC UA in Modbus se razlikujejo po zanesljivosti, prilagodljivosti in kompleksnosti.
4. Opredelite sistemske zahteve. Določite, kateri nadzorni sistem bo sprejemal podatke in kakšna je njegova zmogljivost.
5. Načrtujte shemo poimenovanja spremenljivk. Pred namestitvijo prve naprave določite konvencijo, ki jo bo razumela celotna ekipa.

Pri izbiri protokola velja jasno pravilo: MQTT, OPC UA in Modbus se bistveno razlikujejo po tem, kako dobro ločijo aplikacijsko plast od krmilne. OPC UA ponuja standardizirano semantiko in boljšo varnost, MQTT je lahek in primeren za IoT okolja z omejeno pasovno širino, Modbus pa je preprost, a starejši protokol brez vgrajene varnosti. Izbira vpliva na vse nadaljnje korake.

Strokovni nasvet: Pred začetkom integracije naredite pisni dokument z zahtevami sistema. Vključite seznam senzorjev, protokole, frekvenco vzorčenja in shemo poimenovanja. Ta dokument bo rešil ure usklajevanja med ekipami pozneje.

Kako tehnično izvesti integracijo senzorjev v nadzorni sistem?

Tehnična izvedba integracije senzorjev zahteva sistematičen pristop v petih korakih. Vsak korak gradi na prejšnjem in napaka v kateremkoli od njih se pozna šele tedne ali mesece po zagonu.

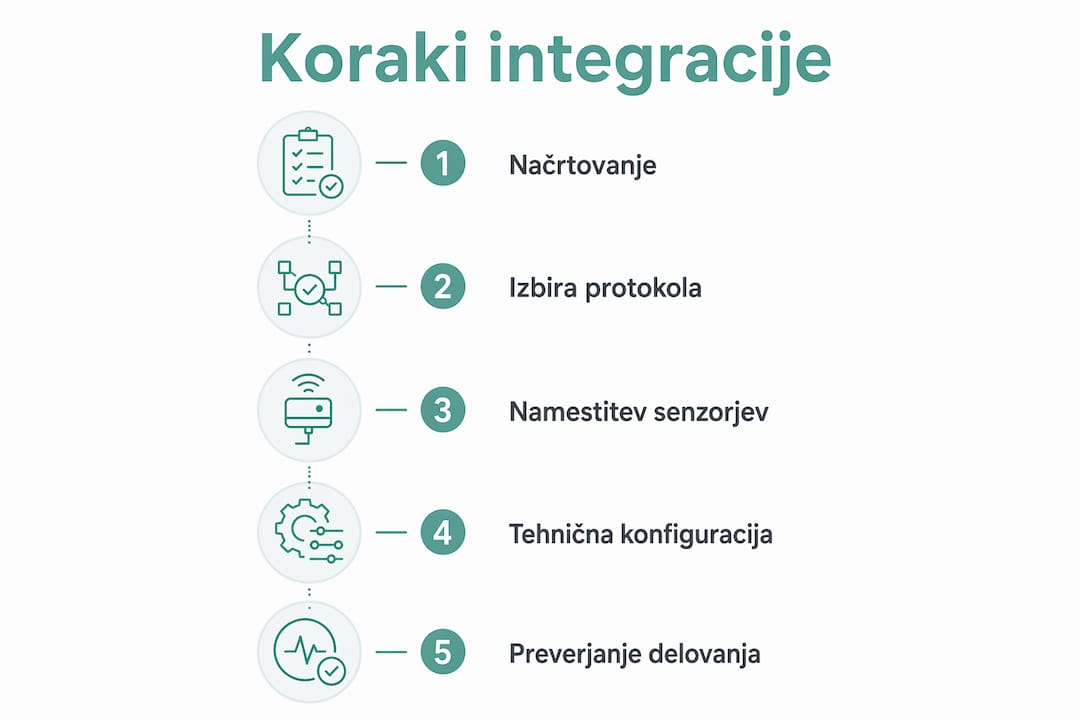

Pet korakov tehnične izvedbe

1. Fizična priključitev in konfiguracija senzorjev. Vsak senzor priključite po specifikacijah proizvajalca in preverite signal pred nadaljevanjem.
2. Vzpostavitev komunikacije s PLC, BMS ali SCADA sistemom. Izberite protokol glede na obstoječo infrastrukturo in dolgoročne načrte.
3. Dosledno poimenovanje spremenljivk. Sistematično poimenovanje po pravilu lokacija+sistem+spremenljivka preprečuje zmedo pri analizah po več letih delovanja.
4. Prilagoditev frekvence vzorčenja. Vsak proces ima svojo dinamiko. Temperatura v peči se spreminja počasi, tlak v hidravliki pa hitro.
5. Vzpostavitev nadzora stanja senzorjev in alarmov. Sistem mora zaznati izgubo komunikacije ali neveljavno meritev in takoj sprožiti alarm.

Pravilna frekvenca vzorčenja je eden najpogosteje spregledanih parametrov. Prepogosto zajemanje podatkov ustvarja nepotreben sistemski hrup, preredko pa prikriva pomembne anomalije. To pomeni, da napačna nastavitev tega parametra pokvari kakovost podatkov, čeprav je senzor fizično deluje pravilno.

Strokovni nasvet: Dosledno določanje merskih enot (°C, ppm, Pa) ob vsaki spremenljivki ni le formalnost. Napake v merilih so pogost vzrok za nezanesljive podatke, čeprav se sistem zdi pravilno povezan.

Kateri so pogosti izzivi pri integraciji senzorjev?

Večina integracijskih projektov naleti na enake težave, ki pa jih je mogoče predvideti. Poznavanje teh pasti je pol rešitve.

Najpogostejši izzivi so:

• Napačna frekvenca vzorčenja. Inženirji pogosto nastavijo privzeto vrednost brez analize procesne dinamike. Rezultat so bodisi ogromne količine neuporabnih podatkov bodisi slepe pege v nadzoru.
• Kompleksnost komunikacijskih vmesnikov. Večje število posrednikov in prevajalnikov v integracijski arhitekturi povečuje tveganje za napake. Vsaka dodatna plast otežuje dokazovanje, da sprememba v enem delu sistema ne vpliva na drugega.
• Neenotno poimenovanje spremenljivk. Brez dogovorjene konvencije vsak inženir poimenuje spremenljivke po svoje. Po treh letih delovanja nihče ne ve, kaj pomeni »T_1_A_mod«.
• Neposredna vezava na PLC dobavitelja. Neposredna komunikacija s PLC-jem je enostavna za vzpostavitev, a močno veže rešitev na določenega dobavitelja. Vsaka sprememba programa krmilnika zahteva poseg v integracijo.
• Odsotnost nadzora stanja senzorjev. Sistem, ki ne preverja veljavnosti meritev, zbira podatke tudi takrat, ko je senzor okvarjen ali odklopljen.

Dobri sistemi aktivno spremljajo stanje vsakega senzorja in takoj javijo, ko meritev postane nezanesljiva. Pasivno zbiranje podatkov brez preverjanja veljavnosti je ena najpogostejših prikritih napak v industrijskih integracijah. Sistemi, ki aktivno nadzirajo stanje senzorjev, preprečijo zbiranje nezanesljivih podatkov in s tem bistveno izboljšajo stabilnost nadzora.

Strokovni nasvet: Za vsak senzor v sistemu vzpostavite vsaj dva alarma: enega za izgubo komunikacije in enega za vrednost izven pričakovanega območja. To je minimalni standard za zanesljivo delovanje.

Kako integracija senzorjev izboljša učinkovitost proizvodnje?

Integracija senzorjev z MES sistemom je točka, kjer tehnična rešitev postane poslovna vrednost. Podatki iz senzorjev sami po sebi niso dovolj. Šele ko jih MES sistem poveže s proizvodnimi nalogi, urniki in kakovostnimi standardi, postanejo osnova za odločanje.

Konkretne koristi integracije senzorjev z MES sistemom:

• Sledenje KPI-jev v realnem času. Vodje vidijo izkoristek linije, čas izpadov in kakovostne parametre brez ročnega poročanja.
• Zgodnje zaznavanje napak. Senzor za vibracije na motorju zazna anomalijo pred okvarom. MES sistem sproži opozorilo in predlaga vzdrževanje.
• Zmanjšanje izmeta. Temperatura ali tlak izven specifikacije sproži alarm preden nastane slab kos, ne po tem.
• Avtomatizacija poročanja. Podatki iz senzorjev se samodejno vpisujejo v poročila o kakovosti in sledljivosti.
• Podpora odločanju z zgodovinskimi podatki. Analiza trendov razkrije vzorce, ki jih ročno opazovanje ne zazna.

Integracija senzorjev v MES sistem omogoča spremljanje ključnih kazalnikov proizvodne učinkovitosti in izboljšuje kakovost odločanja v realnem času. To pomeni, da vodja proizvodnje ne reagira na že nastale probleme, ampak jih predvidi.

Za vodje, ki želijo vizualizirati potek procesa v realnem času, je integracija senzorjev z MES sistemom edina pot do zanesljive slike stanja linije.

Ključne ugotovitve

Uspešna integracija senzorjev v proizvodnjo zahteva sistematično načrtovanje, pravilno izbiro protokola, dosledno poimenovanje spremenljivk in aktiven nadzor stanja naprav.

Kaj sem se naučil pri integracijah senzorjev v praksi

Vodil sem integracijske projekte v različnih proizvodnih okoljih, od prehrambne industrije do strojne obdelave. Vsak projekt je imel svoje posebnosti, a napake so bile skoraj vedno enake.

Najpogostejša napaka ob zagonu je neustrezno poimenovanje spremenljivk. Ekipa je pod časovnim pritiskom, senzorji se poimenujejo »na hitro« in po dveh letih nihče ne ve, katera spremenljivka meri kaj in kje. Ta napaka stane več ur dela pri vsakem vzdrževalnem posegu in pri vsaki analizi.

Druga napaka, ki jo vidim pogosto, je odločitev za neposredno komunikacijo s PLC-jem, ker je »najhitrejša«. Neposredna vezava na PLC res zahteva manj časa pri vzpostavitvi, a vsaka nadgradnja krmilnika ali zamenjava dobavitelja postane projekt sama zase. OPC UA zahteva več načrtovanja na začetku, a prihrani čas in denar pri vsaki prihodnji spremembi.

Tretja ugotovitev je morda najpomembnejša: integracija ni enkraten projekt. Je živ sistem, ki zahteva redno preverjanje, vzdrževanje alarmov in posodabljanje dokumentacije. Ekipe, ki to razumejo, imajo po treh letih še vedno zanesljiv sistem. Tiste, ki tega ne razumejo, se soočajo z naraščajočo entropijo podatkov in vse dražjim vzdrževanjem.

Moj nasvet vodjem: vložite čas v pripravo dokumenta z zahtevami pred začetkom projekta. Določite protokol, shemo poimenovanja in frekvenco vzorčenja pisno. Ta dokument je vrednejši od katerekoli tehnične rešitve.

— Andraž

Mestric in integracija senzorjev v vaš MES sistem

Mestric je MES platforma, ki se neposredno povezuje s proizvodno opremo in senzorskimi sistemi ter prikazuje podatke v realnem času. Vodje proizvodnje vidijo KPI-je, čas izpadov, kakovostne parametre in stroškovno analizo na enem mestu, brez ročnega zbiranja podatkov.

Platforma podpira integracijo z obstoječo industrijsko opremo in standardnimi komunikacijskimi protokoli. Za ekipe, ki iščejo izboljšanje učinkovitosti z MES orodji, Mestric ponuja tudi ogled na kraju samem, kjer pokažemo, kako se senzorski podatki pretvorijo v dejanske poslovne odločitve. Če vas zanima, kako Mestric deluje v vašem okolju, si oglejte tudi kaj je MES sistem in kako podpira integracijo senzorjev v celoten proizvodni proces.

Pogosta vprašanja

Kateri komunikacijski protokol je najboljši za integracijo senzorjev?

OPC UA je najboljša izbira za večino industrijskih okolij, ker ponuja standardizirano semantiko, varnost in dobro ločitev aplikacijske plasti od krmilne. MQTT je primeren za IoT okolja z omejeno pasovno širino, Modbus pa za enostavne, starejše sisteme.

Kako pogosto naj senzorji zajemajo podatke?

Frekvenco vzorčenja določite glede na dinamiko procesa. Prepogosto zajemanje ustvarja hrup, preredko pa prikriva anomalije. Za počasne procese, kot je temperatura v peči, zadostuje vzorčenje vsako minuto, za hitre procese, kot je tlak v hidravliki, pa vsako sekundo ali pogosteje.

Zakaj je poimenovanje spremenljivk tako pomembno?

Neenotno poimenovanje je najpogostejša napaka pri integraciji senzorjev. Konvencija lokacija+sistem+spremenljivka zagotavlja, da vsak inženir razume, kaj katera spremenljivka meri, tudi leta po vzpostavitvi sistema.

Kako preverim, ali senzor deluje pravilno?

Vzpostavite alarme za izgubo komunikacije in za vrednosti izven pričakovanega območja. Sistemi, ki aktivno nadzirajo stanje senzorjev, preprečijo zbiranje nezanesljivih podatkov in zagotavljajo stabilnost nadzora.

Kaj pridobim z integracijo senzorjev v MES sistem?

Senzorski podatki, povezani z MES sistemom, omogočajo sledenje KPI-jev v realnem času, zgodnje zaznavanje napak, zmanjšanje izmeta in avtomatizacijo poročanja. Vodja proizvodnje tako predvidi probleme namesto da nanje reagira po nastanku.
