Vizualizacija poteka proizvodnega procesa je definirana kot sistematičen grafični prikaz vseh faz, odločitev in tokov materiala v proizvodnji, ki vodjem in inženirjem omogoča preglednost, sledljivost in osnovo za optimizacijo. V industriji se za ta namen uveljavljajo tri ključne metodologije: BPMN (Business Process Model and Notation) za modeliranje procesnih tokov, HMI (Human-Machine Interface) sistemi za nadzor v realnem času ter kontrolne karte za vizualizacijo kakovosti. Sistemi MES (Manufacturing Execution System) in SCADA te metode združujejo v celovit realnočasovni pregled stanja od posameznega stroja do celotnega obrata. Brez strukturirane vizualizacije ostajajo ozka grla, napake in izgube skrite do trenutka, ko je ukrepanje že drago.

Kako vizualizirati potek proizvodnega procesa: metode in orodja

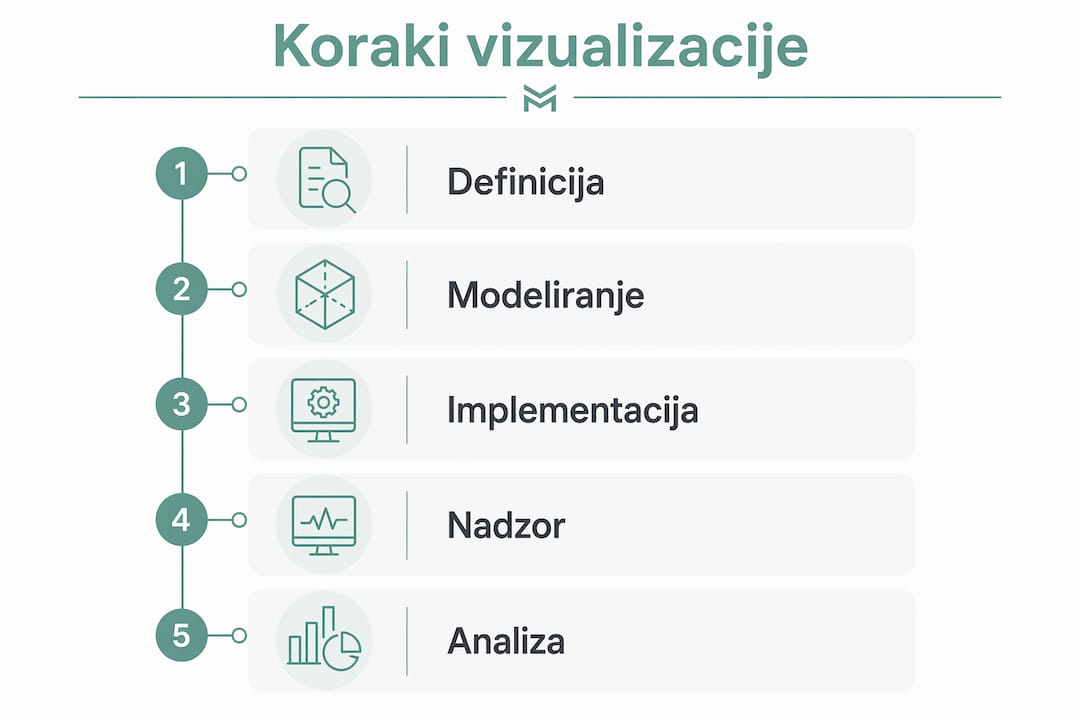

Vizualizacija proizvodnih procesov se izvaja z različnimi metodami, ki se razlikujejo po namenu, ravni podrobnosti in tehnološki zahtevnosti. Vsaka metoda pokriva drugačen vidik procesa, zato jih v praksi pogosto kombiniramo.

Izbira orodja je odvisna od tipa proizvodnje in obsega podatkov, ki jih želite zajeti. Diskretna proizvodnja, kot je sestavljanje avtomobilskih komponent, zahteva drugačen pristop kot procesna industrija, na primer kemična ali prehrambena. BPMN je primeren za načrtovanje in komunikacijo med oddelki, medtem ko SCADA in MES pokrivata operativni nadzor v realnem času.

Mobilne aplikacije in oblačne rešitve so danes del standardne opreme za vizualni prikaz proizvodnje. Centralni zaslon ali mobilna aplikacija prikazuje podatke o obratovanju strojev, napoveduje vzdrževanje in beleži proizvodne kazalnike. To pomeni, da vodja obrata ni več vezan na fizično prisotnost v hali za sprejem odločitev.

Strokovni nasvet: Pri izbiri orodja za vizualizacijo začnite z vprašanjem: “Kateri podatek mi danes manjka za pravočasno odločitev?” Odgovor na to vprašanje določi, katero metodo ali kombinacijo metod potrebujete.

Kako zagotoviti sledljivost in odgovornost pri vizualizaciji?

Sledljivost v vizualizaciji ni le beleženje dogodkov. Meja odgovornosti med beleženjem in potrjevanjem operacij določa, ali sistem dejansko preprečuje napake ali jih le dokumentira po dejstvu. To je razlika, ki vpliva na stroške reklamacij, čas iskanja vzrokov in zanesljivost celotnega procesa.

Pasivna sledljivost beleži, kaj se je zgodilo. Aktivni nadzor poteka pa vpliva na zaporedje operacij in pogoje sprostitve izdelka v naslednjo fazo. Za industrijskega vodjo to pomeni, da sistem ne more dovoliti napredka brez potrjene izvedbe predhodnega koraka.

Ključni koraki pri vzpostavitvi zanesljive sledljivosti:

1. Določite kritične kontrolne točke v procesu, kjer napaka povzroči največjo škodo ali strošek.
2. Ločite med beleženjem in potrjevanjem. Vsak kritični korak mora zahtevati aktivno potrditev, ne le zapis.
3. Integrirajte fizične signale. Ročni vnosi brez fizične potrditve povzročijo t. i. tihe luknje, ki zmanjšujejo zanesljivost procesa.
4. Definirajte, kdo potrjuje vsak korak. Za vsak kritični dogodek mora biti mogoče točno določiti kaj, kdo, kdaj in na podlagi česa je bilo izvedeno.
5. Omejite obseg zbiranja podatkov. Preveliko zbiranje podatkov brez jasnih mej povzroča težave pri rekonstrukciji procesa in povečuje stroške vzdrževanja sistema.

Sledljivost, ki ne vpliva na potek procesa, je le arhiv. Sledljivost, ki aktivno nadzoruje zaporedje operacij, je orodje za upravljanje kakovosti.

Strokovni nasvet: Pred implementacijo sledljivosti narišite seznam vseh kritičnih dogodkov in za vsakega določite: ali zadostuje beleženje ali je potrebno potrjevanje. Ta korak prihrani mesece popravljanja po zagonu sistema.

Kako pravilno uporabiti BPMN diagram za proizvodni potek?

BPMN je standardizirana notacija za vizualizacijo procesov, ki omogoča skupen pogled vseh deležnikov na proizvodni potek, od tehnologov in inženirjev do vodij kakovosti in IT oddelka. Njena prednost je v tem, da ni vezana na specifično programsko orodje in jo razumejo vsi, ki so bili kdaj v stiku z procesno dokumentacijo.

Dobro sestavljen BPMN diagram za proizvodnjo vsebuje naslednje elemente:

• Začetni in končni dogodki za vsak podproces, ne le za celoten tok.
• Plavalne steze (swimlanes) za vsak oddelek ali stroj, ki je odgovoren za posamezno fazo.
• Logični razcepni prehodi (gateways) za vse odločitvene točke, vključno z izjemami in napačnimi stanji.
• Vmesni dogodki za beleženje kontrol kakovosti, čakanja na material ali odobritve.
• Opombe in podatkovni objekti za dokumentacijo parametrov, ki morajo biti izpolnjeni pred napredkom.

BPMN diagram omogoča prikaz vseh scenarijev procesa, vključno z možnostjo napak in izjem, kar pripomore k boljši operativni transparentnosti. Ko je diagram pravilno sestavljen, postane neposredna podlaga za digitalno avtomatizacijo na low-code platformah, kot so Camunda, Appian ali podobna orodja.

Kakšna je vloga HMI sistemov pri nadzoru proizvodnje?

HMI sistemi so primarno orodje za vizualizacijo stanja strojev in procesov v realnem času na ravni operaterja. HMI sistemi ločujejo prikaze na ravni stroja in ravni dohledu, pri čemer enotni HMI sistemi optimizirajo funkcije in znižujejo dolgoročne stroške. Za industrijskega vodjo to pomeni, da operater na stroju vidi drugačen nabor informacij kot vodja izmene ali direktor obrata.

Ključne lastnosti sodobnih HMI sistemov:

• Raven stroja: prikaz trenutnih parametrov, alarmov in stanja posamezne naprave.
• Raven dohledu: pregled celotne linije, primerjava zmogljivosti med stroji, trendi.
• Oblačna integracija: pošiljanje podatkov v oblak za oddaljeni dostop in napredno analitiko.
• Mobilni dostop: vodja obrata prejme alarm ali pregled KPI-jev neposredno na mobilni napravi.

Napredni HMI sistemi podpirajo mobilno in oddaljeno spremljanje ter so zasnovani brez nepotrebnih elementov, kar pospeši reakcijski čas operaterja. Prihodnost HMI vključuje razširjeno in virtualno resničnost, ki bo še dodatno izboljšala preglednost in hitrost odločanja na terenu.

Strokovni nasvet: Pri uvajanju novega HMI sistema najprej analizirajte, katere alarme operaterji danes ignorirajo. Preveč alarmov je enako slabo kot premalo. Unificirani HMI z jasno hierarhijo alarmov podaljša življenjsko dobo sistema in zmanjša stroške vzdrževanja.

Kako kontrolne karte pomagajo pri vizualizaciji kakovosti?

Kontrolne karte so grafični prikazi, ki omogočajo spremljanje kakovosti skozi čas in odkrivanje trendov ter anomalij, preden ti prerastejo v sistemske napake. Delujejo kot monitor zdravja procesa: dokler so vrednosti znotraj kontrolnih mej, proces teče normalno. Ko vrednost preseže mejo ali se pojavi trend, je to signal za takojšnje ukrepanje.

Koraki pri izvajanju kontrolnih kart v proizvodnji:

1. Izberite merljiv parameter (npr. dimenzija, masa, temperatura, čas cikla).
2. Določite kontrolne meje na podlagi zgodovinskih podatkov ali specifikacij procesa.
3. Redno zajemajte vzorce v enakih časovnih intervalih ali po enakem številu kosov.
4. Interpretirajte trende. Sedem zaporednih točk na isti strani srednje vrednosti je statistični signal za sistemsko spremembo, ne naključje.
5. Ukrepajte takoj. Vsak signal iz kontrolne karte zahteva dokumentiran odziv in analizo vzroka.

Povezava med vizualizacijo kakovosti in učinkovitostjo procesa je neposredna: zmanjšanje variabilnosti procesa zmanjša odpad, reklamacije in čas popravljanja. Kontrolne karte so zato ne le orodje kakovosti, ampak tudi orodje za analizo poteka proizvodnje in identifikacijo ozkih grl.

Strokovni nasvet: Kontrolne karte so najučinkovitejše, ko so prikazane neposredno ob stroju ali na liniji, ne le v poročilih. Operater, ki vidi trend v realnem času, lahko ukrepa preden nastane škoda.

Ključne ugotovitve

Učinkovita vizualizacija poteka proizvodnega procesa zahteva kombinacijo BPMN modeliranja, HMI nadzora in kontrolnih kart, podprtih z jasno definirano mejo odgovornosti v sledljivosti.

Vizualizacija v praksi: kaj sem se naučil pri delu z industrijskimi procesi

V praksi sem opazil, da večina podjetij vizualizacijo razume kot grafiko, ne kot orodje za upravljanje. Narisati BPMN diagram ali namestiti HMI zaslon je relativno preprosto. Težava nastopi, ko se vprašate: “Ali ta prikaz dejansko vpliva na odločitve ali je le dekoracija na steni?”

Najpogostejša napaka, ki sem jo videl, je implementacija sledljivosti brez jasno definirane meje odgovornosti. Sistem beleži vse, a ko pride do reklamacije, nihče ne ve, kateri zapis je relevanten in kdo je bil odgovoren za potrditev. Rezultat je ure iskanja po podatkovni bazi namesto takojšnjega odgovora stranki.

Druga napaka je preveč zaslonov in premalo konteksta. Operater, ki gleda 40 parametrov hkrati, dejansko ne vidi ničesar. Najboljše implementacije HMI, ki sem jih videl, prikazujejo tri do pet ključnih vrednosti z jasnimi barvnimi signali. Vse ostalo je dostopno na klik, ne na prvem zaslonu.

Kar resnično deluje, je kombinacija: BPMN za načrtovanje in komunikacijo, MES za operativni nadzor in sledljivost, kontrolne karte za kakovost. Vsaka metoda pokriva svojo raven. Ko jih povežete z jasno integracijo OT in IT sistemov, dobite vizualizacijo, ki ni le slika procesa, ampak aktivno orodje za upravljanje.

Spodbujam vas, da začnete z enim procesom, enim kritičnim parametrom in eno jasno mejo odgovornosti. Ko to deluje, razširite. Vizualizacija ni projekt z začetkom in koncem. Je stalna praksa izboljševanja.

— Andraž

Kako Mestric podpira vizualizacijo in upravljanje proizvodnje

Mestric MES platforma združuje realnočasovni nadzor strojev, sledljivost operacij in vizualizacijo KPI-jev v enem sistemu, ki se neposredno poveže z vašo proizvodno opremo.

Z Mestric dobite pregled nad zmogljivostjo, izpadi in kakovostjo na enem zaslonu, brez ročnega vnašanja podatkov in brez zamud. Sistem podpira optimizacijo proizvodne učinkovitosti z AI-podprtimi orodji za prepoznavanje ozkih grl in napovedovanje vzdrževanja. Če iščete rešitev, ki vizualizacijo pretvori v aktivno upravljanje, si oglejte, kako Mestric deluje v vašem tipu proizvodnje. Prijavite se na brezplačno predstavitev in preverite, katere funkcije so relevantne za vaš obrat.

FAQ

Katera metoda je najprimernejša za vizualizacijo proizvodnega procesa?

Ni ene same najboljše metode. BPMN je primeren za načrtovanje in komunikacijo med oddelki, HMI za nadzor v realnem času, kontrolne karte pa za vizualizacijo kakovosti. Kombinacija vseh treh pokriva celoten spekter potreb.

Kaj je razlika med pasivno sledljivostjo in aktivnim nadzorom poteka?

Pasivna sledljivost beleži, kaj se je zgodilo, brez vpliva na proces. Aktivni nadzor poteka pogojuje napredek v naslednji korak z uspešno potrditvijo predhodne operacije, kar dejansko preprečuje napake.

Kako preprečiti tihe luknje v sledljivosti?

Tihe luknje nastanejo, ko sistem sprejema ročne vnose brez fizične potrditve. Rešitev je integracija fizičnih signalov (senzorji, čitalci kod) in zahteva po aktivni potrditvi za vsak kritični korak v procesu.

Kdaj se izplača uvesti unificirani HMI sistem?

Unificirani HMI se izplača pri proizvodnjah z več različnimi stroji ali linijami, kjer ločeni HMI sistemi povzročajo visoke stroške vzdrževanja in usposabljanja. Enotna platforma zniža dolgoročne stroške in poenostavi upravljanje alarmov.

Ali BPMN diagram zadostuje za digitalizacijo procesa?

BPMN diagram je izhodišče za digitalizacijo, ne končni cilj. Pravilno sestavljen diagram je neposredna podlaga za avtomatizacijo na low-code platformah, a za operativno izvajanje in sledljivost potrebujete MES ali SCADA sistem.
