Sie müssen keine CNC-Maschine aus den 1990er Jahren oder eine relaisgesteuerte Verpackungslinie herausreißen, um ein modernes MES zu betreiben. Der bewährte Weg ist der Edge-First-Ansatz: Prüfen Sie, was jede Maschine tatsächlich preisgibt, fügen Sie ein Gateway hinzu, das die Signale normalisiert, starten Sie einen Piloten auf rein lesender Basis und fügen Sie erst dann Schreibzugriffe hinzu, wenn Sie den Daten vertrauen. Eine Plattform für Manufacturing Execution Systems kann diesen Piloten mit Ihnen durchführen und ihn auf die volle Produktion skalieren, sobald die Zahlen stimmen.
Kurzfassung:
- Die Anbindung von Altanlagen an ein modernes MES beginnt mit einer gründlichen Bestandsaufnahme ihrer Kommunikationsfähigkeiten, Anschlüsse und der verfügbaren Dokumentation.
- Der Aufbau einer zentralen Verbindungsschicht über Protokolltreiber und die Normalisierung von Tags bietet im Vergleich zu Punkt-zu-Punkt-Verbindungen ein skalierbares und zukunftssicheres Datenmanagement.
- Die Verwendung von OPC UA für lokale Systeme und MQTT mit Sparkplug B für das Cloud-Streaming bewältigt unterschiedliche Maschinensprachen und Datenanforderungen effektiv.
- Die Einhaltung der Netzwerktrennung, die Implementierung einer schreibgeschützten Datenerfassung und die Verzögerung von Rückschreibevorgängen, bis sich diese als zuverlässig erwiesen haben, minimieren Sicherheitsrisiken und Betriebsprobleme.
- Die Verwendung kostengünstiger, unaufdringlicher Testaufbauten wie Node-RED oder ESP32-Mikrocontrollern trägt dazu bei, den Nutzen zu demonstrieren, bevor in Gateways für die Industrie investiert wird.
Die Anbindung alter Maschinen an ein MES beginnt mit einer ehrlichen Bestandsaufnahme darüber, was die jeweiligen Anlagen tatsächlich mitteilen können, und nicht darüber, was Sie sich von ihnen wünschen würden. Überspringen Sie diesen Schritt, wird jede nachfolgende Gateway-Entscheidung zu einem Ratespiel.
Erstellen Sie ein minimales Anlagenverzeichnis, bevor Sie etwas kaufen. Erfassen Sie für jede Maschine:
Sobald Sie wissen, was physisch verfügbar ist, priorisieren Sie die Tags, die den größten Nutzen bringen: Gesamtanlageneffektivität(GAE)-Komponenten, Taktzeit, Stoppgründe und Qualitätskennzeichen. Allein diese vier Datenpunkte rechtfertigen die meisten Pilotprojekte.
Sichern Sie die Prüfung ab. Schreibgeschütztes Sampling und nicht-invasive Abfragen ermöglichen es Ihnen, die Signalqualität zu bestätigen, ohne die Maschinenlogik zu berühren, und Sie sollten die Genehmigung des Maschinenbesitzers oder Instandhaltungsleiters einholen, bevor Sie irgendetwas anschließen, selbst passiv. A Bestandsanalyse von Altsystemen Richtig gemacht, liefert Ihnen das genau das: ein dokumentiertes Bild davon, was jedes Asset leisten kann, bevor auch nur ein einziger Sensor verkabelt ist.
Punkt-zu-Punkt-Integration, bei der jede Maschine ihre eigene kundenspezifische Verbindung direkt in das MES erhält, sieht bei der ersten Maschine günstig und bei der zehnten teuer aus. Jedes neue Gerät bedeutet einen neuen Treiber, einen neuen Fehlerpunkt und eine neue Person, die sich daran erinnern muss, wie es verkabelt wurde. Die Wartungskosten vervielfachen sich in etwa entsprechend der Maschinenanzahl, nicht entsprechend dem gelieferten Wert.
Eine dedizierte Verbindungsschicht, manchmal auch als Industriegateway oder Verbindungsserver bezeichnet, löst dieses Problem, indem sie zwischen Ihren Maschinen und allem nachgeschalteten System sitzt. Sie übernimmt typischerweise Folgendes:
Dieser letzte Punkt ist wichtiger, als es klingt. Eine Konnektivitätsschicht, die native Geräteprotokolle spricht und OPC UA sowie MQTT ausgibt, skaliert deutlich besser, als jede Maschine direkt an das jeweilige System anzubinden, das sie in dem Monat gerade benötigt. Ihr MES greift auf OPC UA zu. Ihre Cloud-Analytik greift auf MQTT zu. Keines von beiden wartet auf das andere, und keines von beiden erfordert ein separates Integrationsprojekt.
Der operative Nutzen ist eine einzige kanonische Quelle der Wahrheit. Wenn im nächsten Jahr ein neues Dashboard, eine neue KPI-Anfrage oder ein neuer Cloud-Dienst auftaucht, nutzt dieser denselben normalisierten Datenstrom, dem ohnehin schon alle vertrauen.
Die ehrliche Antwort lautet meistens “mehr als eine”, denn Ihre Maschinen sprechen unterschiedliche Sprachen und Ihre Konsumenten haben unterschiedliche Bedürfnisse.
Benutzen OPC UA für die Integration von Vor-Ort-MES und SCADA. Es ist ein sicherer, strukturierter, herstellerneutraler Standard, der speziell dafür entwickelt wurde, Maschinensemantik für übergeordnete Systeme bereitzustellen, und es ist das, womit die meisten MES-Plattformen kommunizieren möchten. Die eigene OPC-UA-Dokumentation von Beckhoff ist eine solide technische Referenz, falls Ihr Steuerungsteam Implementierungsdetails wünscht.
Benutzen MQTT, idealerweise mit dem Zündkerze B Nutzdatenspezifikation für Cloud- und IIoT-Streaming. Sie ist schlank, für instabile Verbindungen ausgelegt und verarbeitet Tausende von Publish-Ereignissen ohne den Overhead, den OPC UA mit sich bringt.
Das schwierigere Problem ist die Maschine, die keines von beiden spricht. Die meiste Ausrüstung von vor 2010 kommuniziert über Modbus RTU oder einfache serielle Verbindungen, und um diese zu überbrücken, gibt es einige praktische Optionen:
Egal welchen Weg Sie wählen, sorgen Sie von Anfang an für die richtige Zuordnung. Jedes importierte Register benötigt eine explizite Zeitstempelquelle, eine definierte Einheit, einen Skalierungsfaktor und ein Qualitäts-Flag, das anzeigt, ob der Messwert aktuell, veraltet oder geschätzt ist. Das Überspringen dieses Schritts ist die häufigste Ursache für MES-Dashboards, die plausibel aussehen und stillschweigend falsch sind.
Die Edge-Schicht, unabhängig davon, wo sich Ihr Gateway physisch befindet, trägt die eigentliche Governance-Last. Sie muss Messwerte zwischenspeichern, wenn das Netzwerk ausfällt, wiederholte Abfragen deduplizieren und eine klare Wiederholungsrichtlinie anwenden, damit eine Wiederverbindung das MES nicht mit veralteten Werten überschwemmt, die als aktuell gekennzeichnet sind.

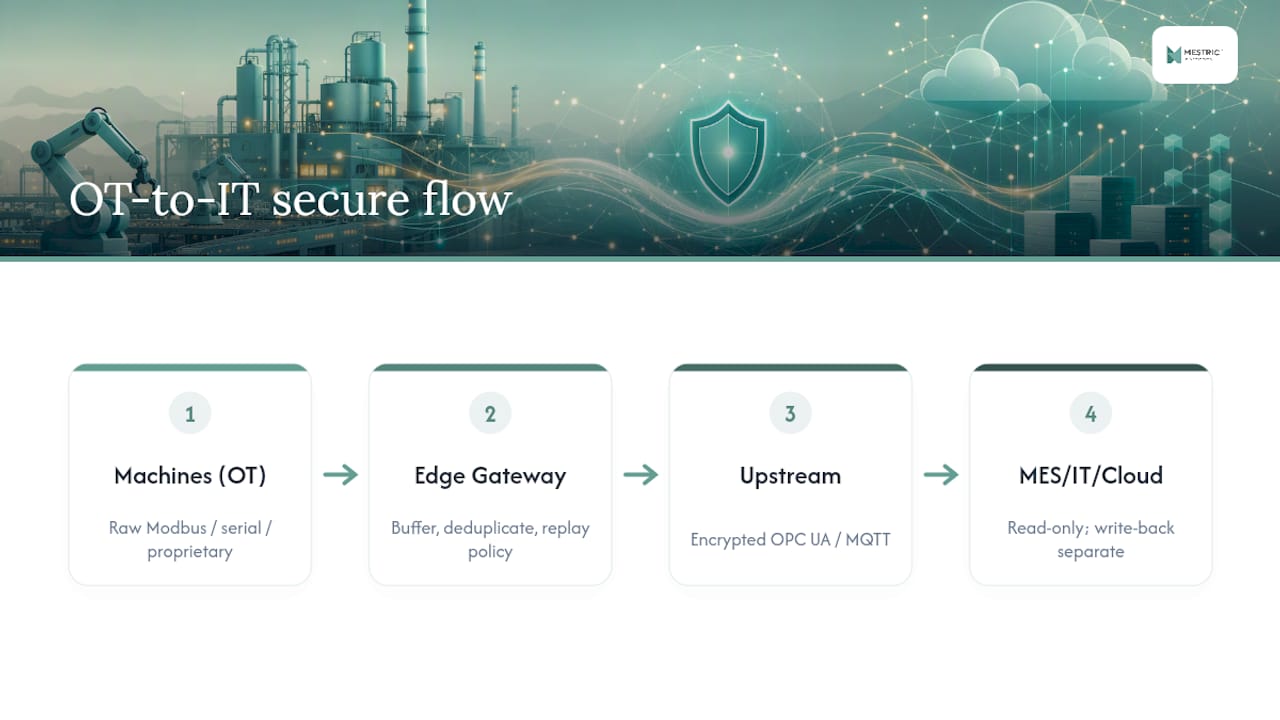

Netzwerksegmentierung ist unverhandelbar. Beschränken Sie rohe Modbus-, Seriell- und proprietäre Protokolle vollständig auf das OT-Netzwerk und leiten Sie nur verschlüsselten OPC-UA- oder MQTT-Datenverkehr nach oben an IT- und Cloud-Systeme weiter. Eine Maschine, die niemals dem Internet ausgesetzt war, sollte diese Exposition nicht plötzlich dadurch erhalten, dass am Wochenende jemand ein Gateway anschließt.
Starten Sie im Nur-Lese-Modus. Jedes Signal fließt von der Maschine zum MES, niemals umgekehrt, bis Sie nachgewiesen haben, dass die Pipeline über Wochen, nicht über Tage, zuverlässig ist. Praktiker in der gesamten Branche weisen immer wieder darauf hin, dass die Aktivierung des Remote-Schreibens, bevor diese Governance nachgewiesen ist, das größte operationelle Risiko bei Brownfield-Integrationsprojekten darstellt, und es ist eine Falle, in die man leicht tappen kann, sobald ein Pilotprojekt erfolgreich aussieht.
Pro-Tipp: Betrachten Sie Write-Back als ein separates Projekt mit einer eigenen Abnahme, nicht als ein Feature, das Sie einfach einschalten, sobald der Nur-Lese-Pilotbetrieb funktioniert. Die beiden tragen völlig unterschiedliche Risikoprofile.
A schrittweiser Weg von der Brownfield-Architektur in die Cloud ist einem einzigen Cutover jedes Mal überlegen, weil man damit Probleme finden kann, solange die Einsätze noch gering sind. Vier Phasen decken die meisten Projekte ab:
Ihre Piloten-Checkliste sollte straff bleiben: Wählen Sie ein bis drei wertvolle Maschinen statt der gesamten Werkshalle aus, validieren Sie, dass eingehende Daten mit dem übereinstimmen, was das eigene Display oder Logbuch der Maschine anzeigt, testen Sie, ob Dashboards und Alarme unter realen Bedingungen korrekt ausgelöst werden, und erfassen Sie Baseline-KPIs, bevor Sie eine Verbesserung beanspruchen.
Zu den Budgetfaktoren, die man im Vorfeld kennen sollte, gehören Gateway-Lizenzkosten, Converter- und Adapter-Hardware, Verkabelung und Arbeitsaufwand für Maschinen, die physisch neu verkabelt werden müssen, Ingenieursstunden für Treiberkonfiguration und Tag-Mapping sowie Testzeiten, bevor Sie irgendetwas an die Produktion übergeben. Die Integration von Altsystemen ist oftmals die teuerste Phase einer MES-Einführung, und eine phasenweise Einführung mit offenen Standards ist der konsequenteste Weg, um diese Kosten nicht explodieren zu lassen.
Ja, und für viele Teams ist dies genau der richtige Ausgangspunkt, bevor Kapital für eine vollständige Gateway-Plattform bereitgestellt wird.
Low-Code-Plattformen und Mikrocontroller können machbare, kostengünstige Nachrüstungen und Machbarkeitsnachweise ermöglichen., vorausgesetzt, Sie sind sich über deren Grenzen im Klaren. Keine dieser Hardware-Komponenten ist für industrielle Vibrationen, Temperaturschwankungen oder den 24/7-Dauerbetrieb ausgelegt wie ein echtes Gateway. Nutzen Sie sie, um das Konzept zu beweisen und das Budget zu sichern, und steigen Sie dann auf ein industrietaugliches Gateway um, sobald der Pilotversuch einen echten Mehrwert zeigt und die Maschine dauerhaft verbunden bleibt.
Die Durchführung eines Brownfield-Piloten in einer isolierten Umgebung ist eine Sache. Ihn ohne monatelange zusätzliche Integrationsarbeiten in einen dauerhaften, zuverlässigen Teil Ihres Betriebs zu verwandeln, ist eine andere. Eine solche Plattform verbindet sich direkt mit Ihren Anlagen und erfasst die KPIs, auf die es ankommt – Leistung, Ausfallzeiten, Qualitätsparameter und Kosten –, damit ein Pilotprojekt nicht ins Stocken gerät, sobald es sich bewährt hat.
Ein Mestric™-Pilot deckt typischerweise dieselben Bereiche ab, die dieser Leitfaden durchläuft: ein Anlagen-Audit Ihrer wichtigsten Maschinen, einen Konnektivitätstest mit Ihren bestehenden OPC-UA- oder MQTT-Datenströmen, funktionierende Dashboards basierend auf Ihren Basis-KPIs sowie einen klaren Einblick dorthin, wo Engpässe Sie tatsächlich Geld kosten. Anstatt Ihr Team sich selbst zu überlassen, um Node-RED-Abläufe und ein Produktions-MES mühsam einzeln zusammenzufügen, bietet ein solches System Ihnen einen Weg, bei dem die Pilotdaten direkt in ein System fließen, das für die Werkshalle gebaut ist – inklusive bereits integrierter KPI-Verfolgung und Qualitätsüberwachung.
Wenn Sie bis hierher gelesen haben, haben Sie wahrscheinlich bereits ein oder zwei Maschinen im Sinn, die es wert sind, als Erste angeschlossen zu werden. Vor-Ort-Demonstration anfordern um auf Ihren eigenen Geräten zu sehen, wie ein solcher Pilot aussehen könnte, bevor Sie weiteres Budget freigeben.
Die Teams, die hier erfolgreich sind, investieren unverhältnismäßig viel Zeit in Inventar und Datenqualität, bevor sie auch nur ein einziges Dashboard anfassen, denn ein schönes Dashboard, das mit falschen Daten gefüttert wird, ist schlimmer als gar kein Dashboard. Die Teams, die sich schwertun, haben fast immer Write-Back überstürzt, bevor die Governance nachkam, oder den Piloten zu breit angelegt und Monate durch technische Ausuferung statt durch Beweise verloren. Halten Sie den Piloten klein, messbar und schreibgeschützt, und lassen Sie seine Ergebnisse das Argument für die größere Einführung liefern. Lassen Sie Ihren Ehrgeiz nicht Ihre Prüfung überholen.
— Andraž
Für tiefere Architekturdetails behandelt das ScienceDirect-Papier zu OPC UA-Nachrüstungsframeworks die geschichtete Integration auf akademischer Ebene. Für Protokollspezifika ist Beckhoffs OPC UA-Übersicht die klarere Herstellerreferenz. Für kostengünstige Pilotmuster dokumentiert die Springer-Studie zur Integration älterer SPS Node-RED- und ESP32-Ansätze mit ihren realen Einschränkungen.
